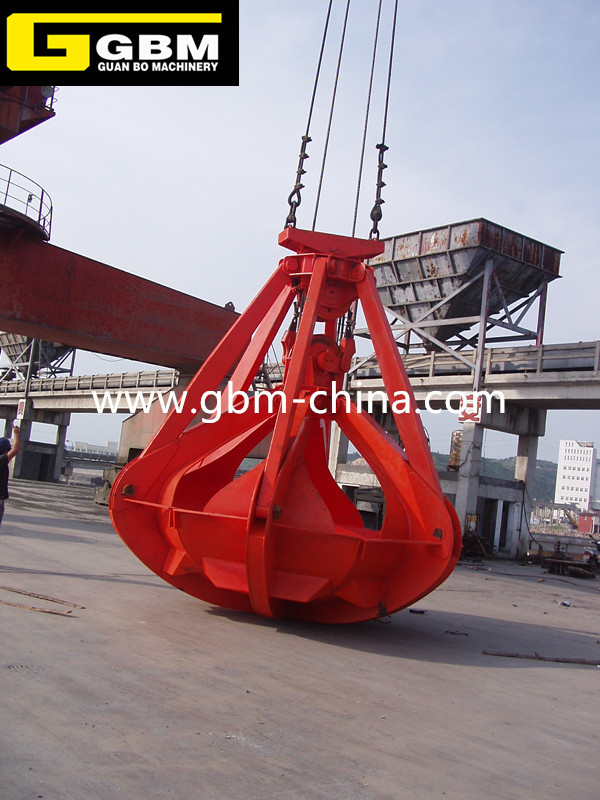

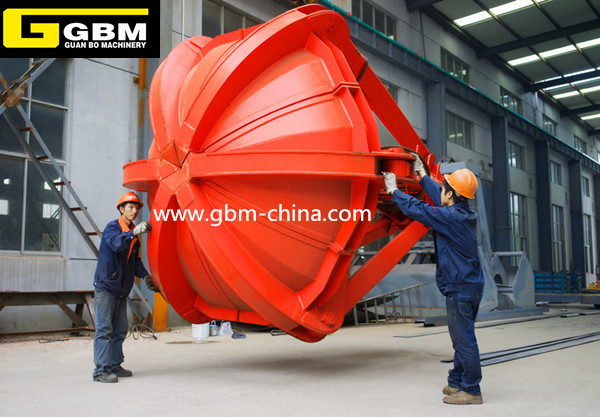

四索多瓣抓斗是一種能在各種惡劣環境下從事礦石、廢鋼、鎳礦、生活垃圾、木片等散貨裝卸的有效工具。對一些鵝卵石比較多的河道，還可用于河道疏浚。抓斗結構簡單，操作方便，能在各種狀態下準確地完成啟閉動作。抓斗采用三維虛擬設計，并采用ANSYS對抓斗主要零部件進行強度分析及校核，自重分配更加合理，使用壽命更長。抓斗適用于雙卷筒起重機裝卸散貨，抓斗上配有起重鏈可以直接與起重機起升繩連接，鋼絲繩頭部連接形式可以根據起重機要求定制。多瓣抓斗用于抓取大塊廢鋼或生活垃圾時，為方便齒尖的插入，一般斗瓣設計成半開式。
連接方式：
|
總起重量 (t) total SWL |
5.0 |
6.3 |
8.0 |
10.0 |
12.5 |
16.0 |
20.0 |
25.0 |
|||
|
自重 (Kg) |
3倍率 ratio |
2640 |
3120 |
3820 |
4640 |
5740 |
7520 |
9360 |
11520 |
||
|
4倍率 |
2700 |
3190 |
3910 |
4760 |
5920 |
7760 |
9680 |
11860 |
|||
|
5倍率 |
2760 |
3260 |
4000 |
4880 |
6100 |
8000 |
10000 |
12200 |
|||
|
斗 容 (m3) grab capacity |
1．4 |
1．9 |
2．5 |
3．2 |
4．0 |
5．0 |
6．3 |
8．0 |
|||
|
斗 瓣 數 量 no. of grab peels |
6 |
6 |
6 |
6 |
6 |
6 |
6 |
6 |
|||
|
滑輪 |
直徑 diameter |
315 |
355 |
400 |
450 |
500 |
560 |
630 |
630 |
||
|
鋼 |
直徑 diameter |
16 |
18 |
20 |
22 |
24 |
26 |
28 |
32 |
||
|
長度 length |
3倍率 |
9．9 |
10．5 |
11．7 |
12．8 |
13．6 |
15．0 |
16．7 |
17．4 |
||
|
4倍率 |
11．1 |
11．8 |
13．1 |
14．3 |
15．3 |
16．8 |
18．7 |
19．4 |
|||
|
5倍率 |
12．3 |
13．0 |
14．5 |
15．8 |
17．0 |
18．5 |
20．6 |
21．5 |
|||
|
行程 |
3倍率 |
3660 |
3750 |
4200 |
4530 |
4950 |
5190 |
5850 |
6210 |
||
|
4倍率 |
4880 |
5000 |
5600 |
6040 |
6600 |
6920 |
7800 |
8280 |
|||
|
5倍率 |
6100 |
6250 |
7000 |
7550 |
8250 |
8650 |
9750 |
10350 |
|||
|

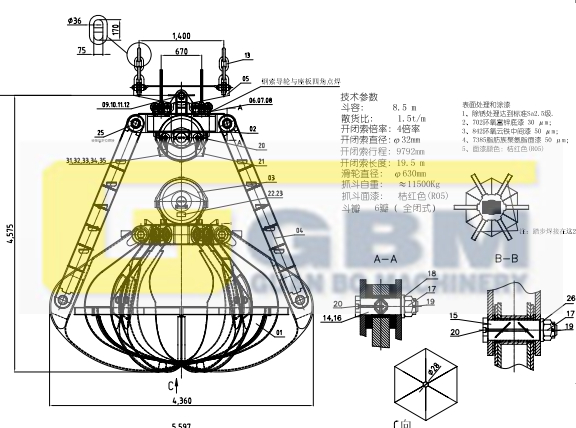

外形尺寸 |
A |
2680 |
2860 |
3250 |
3480 |
3780 |
4060 |
4620 |
4750 |
||
|
B |
2250 |
2420 |
2740 |
2930 |
3200 |
3440 |
3800 |
3990 |
|||
|
C |
2290 |
2460 |
2780 |
2910 |
3160 |
3380 |
3830 |
4020 |
|||
|
D |
3160 |
3380 |
3820 |
4060 |
4430 |
4660 |
5140 |
5480 |
|||
|
E |
160 |
180 |
600 |
800 |
1000 |
1100 |
1280 |
1280 |
|||
