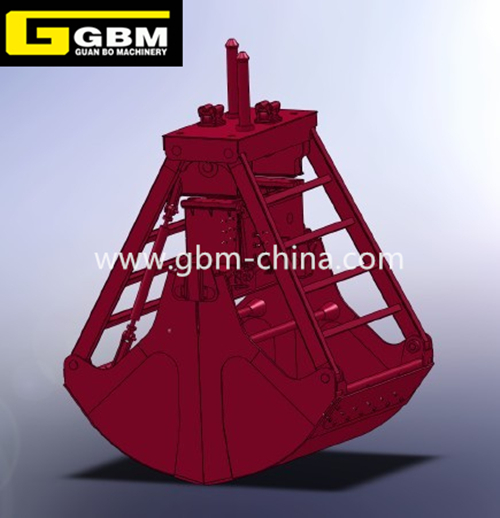

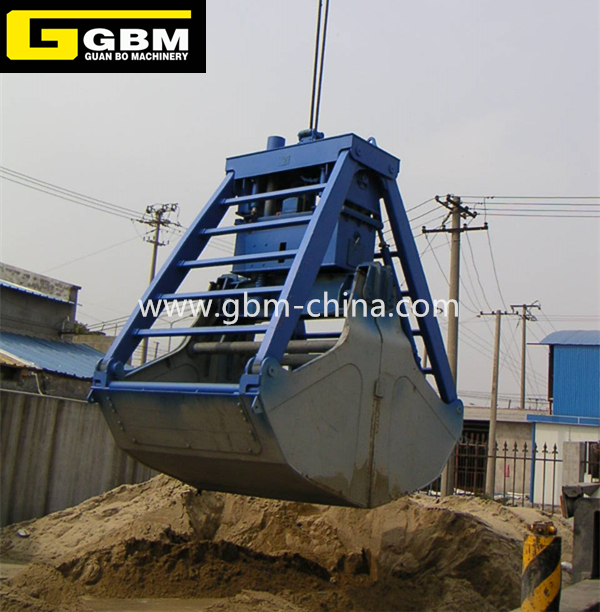

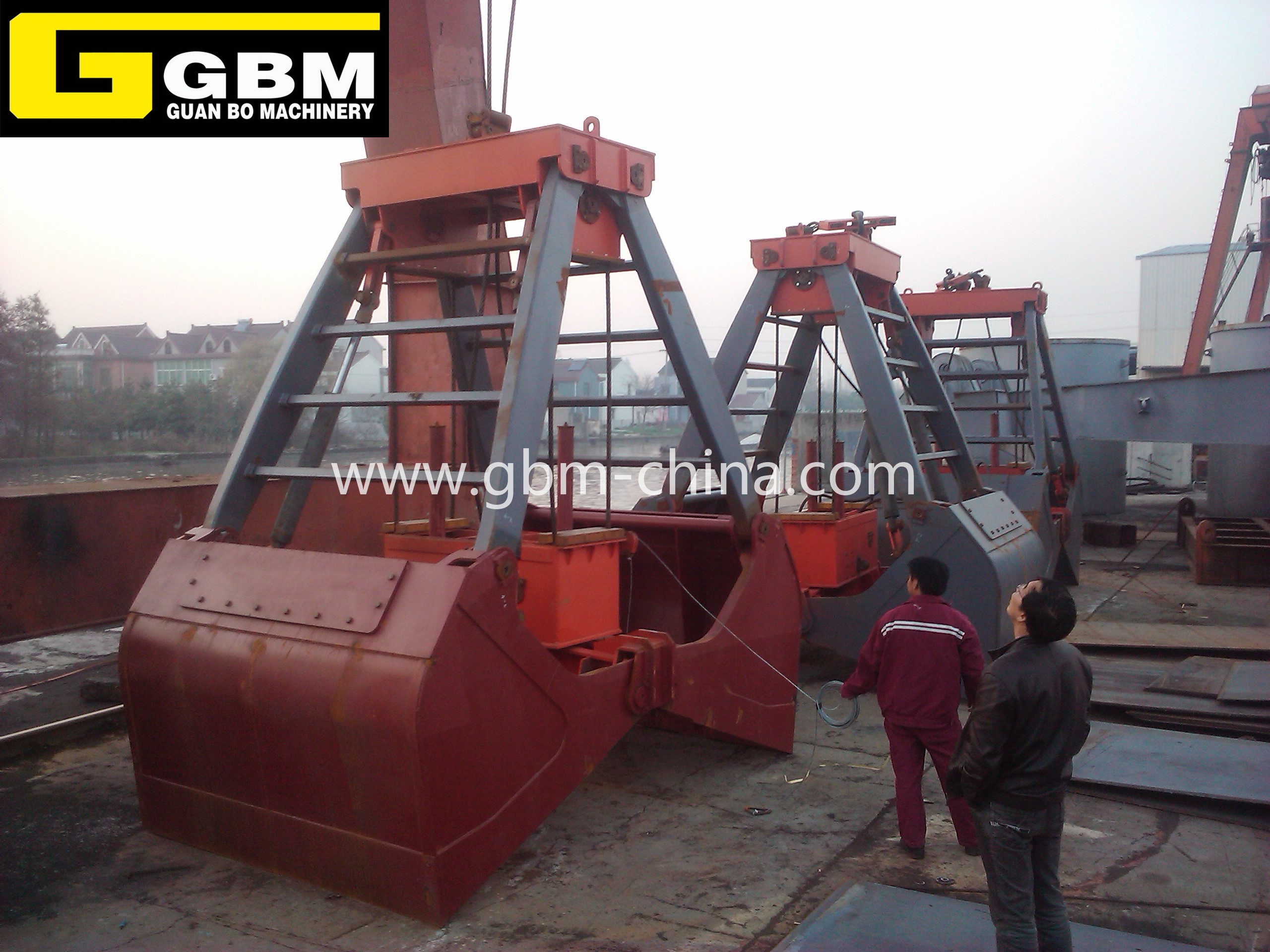

單索手拉雙瓣抓斗是一種配合單索起重機從事黃砂、煤炭、礦粉、散化肥等散貨裝卸的有效工具。抓斗結構簡單，啟閉機構新穎，操作方便，能在各種狀態下準確地完成啟閉動作。抓斗頭部配有卸扣及吊環，直接將抓斗掛到起重機吊鉤上即可使用。抓斗閉合時只需要將抓斗落在物料上，起重機鋼絲繩起升時抓斗自動閉合；若需打開抓斗只需拉動手拉細鋼絲繩，抓斗即可自動空中打開。抓斗裝有緩沖油缸，打開卸料時有很好的緩沖。手拉鋼絲繩能在180度角度任何位置打開抓斗而不會與主鋼絲繩干涉。目前已在國內眾多港口、航運、冶金、建筑、物資儲運等單位廣泛推廣使用，并已批量出口，深受用戶歡迎。
抓斗采用三維虛擬設計，并用ANSYS對抓斗主要結構件進行強度分析及校核，自重分配更加合理，使用壽命更長。
|
總起重量 (t) |
2.0 |
2.5 |
3.2 |
4.0 |
5.0 |
6.3 |
8.0 |
10.0 |
|
|
自 重 (Kg) |
920 |
1100 |
1400 |
1700 |
2100 |
2600 |
3350 |
4100 |
|
|
斗 容 (m3) |
0.6 |
0.8 |
1.0 |
1.25 |
1.6 |
2.0 |
2.5 |
3.2 |
|
|
堆積角 |
30° |
30° |
30° |
30° |
30° |
30° |
30° |
30° |
|
|
滑輪直徑 mm |
250 |
250 |
280 |
280 |
315 |
315 |
400 |
400 |
|
|
鋼 絲 繩 |
直徑mm |
12 |
12 |
12 |
14 |
16 |
18 |
20 |
22 |
|
長度 m |
6.0 |
6.0 |
6.5 |
6.5 |
7.5 |
7.5 |
9.0 |
9.0 |
|
|
行程mm |
2440 |
2440 |
2740 |
2740 |
3200 |
3200 |
3730 |
3730 |
|
|
外形尺寸 |
A |
5130 |
5150 |
5700 |
5730 |
6530 |
6550 |
7600 |
7620 |
|
B |
4890 |
4950 |
5450 |
5520 |
6270 |
6330 |
7240 |
7350 |
|
|
C |
1500 |
1600 |
1720 |
1830 |
2020 |
2180 |
2350 |
2560 |
|
|
D |
2000 |
2130 |
2350 |
2500 |
2760 |
2880 |
3070 |
3280 |
|
|
E |
1160 |
1260 |
1290 |
1320 |
1450 |
1520 |
1610 |
1760 |
|
|
F |
2150 |
2220 |
1460 |
2540 |
2930 |
3000 |
3360 |
3440 |
|
