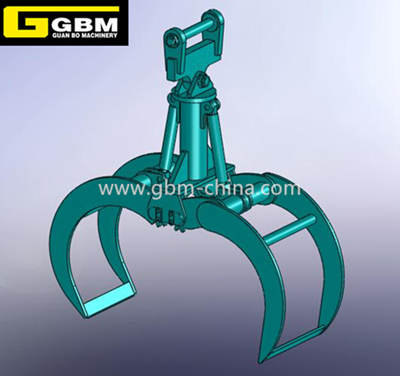

液壓木材抓斗主要由吊掛裝置、旋轉接頭、回轉支撐、承梁、液壓油缸、斗瓣等組成。斗體與下承梁由銷軸連接；油缸活塞端固定于承梁上方，活塞桿固定于斗瓣上部。
隨著油缸活塞桿縮回和伸出，斗體以承梁銷軸為鉸點旋轉，完成抓斗的打開和閉合。

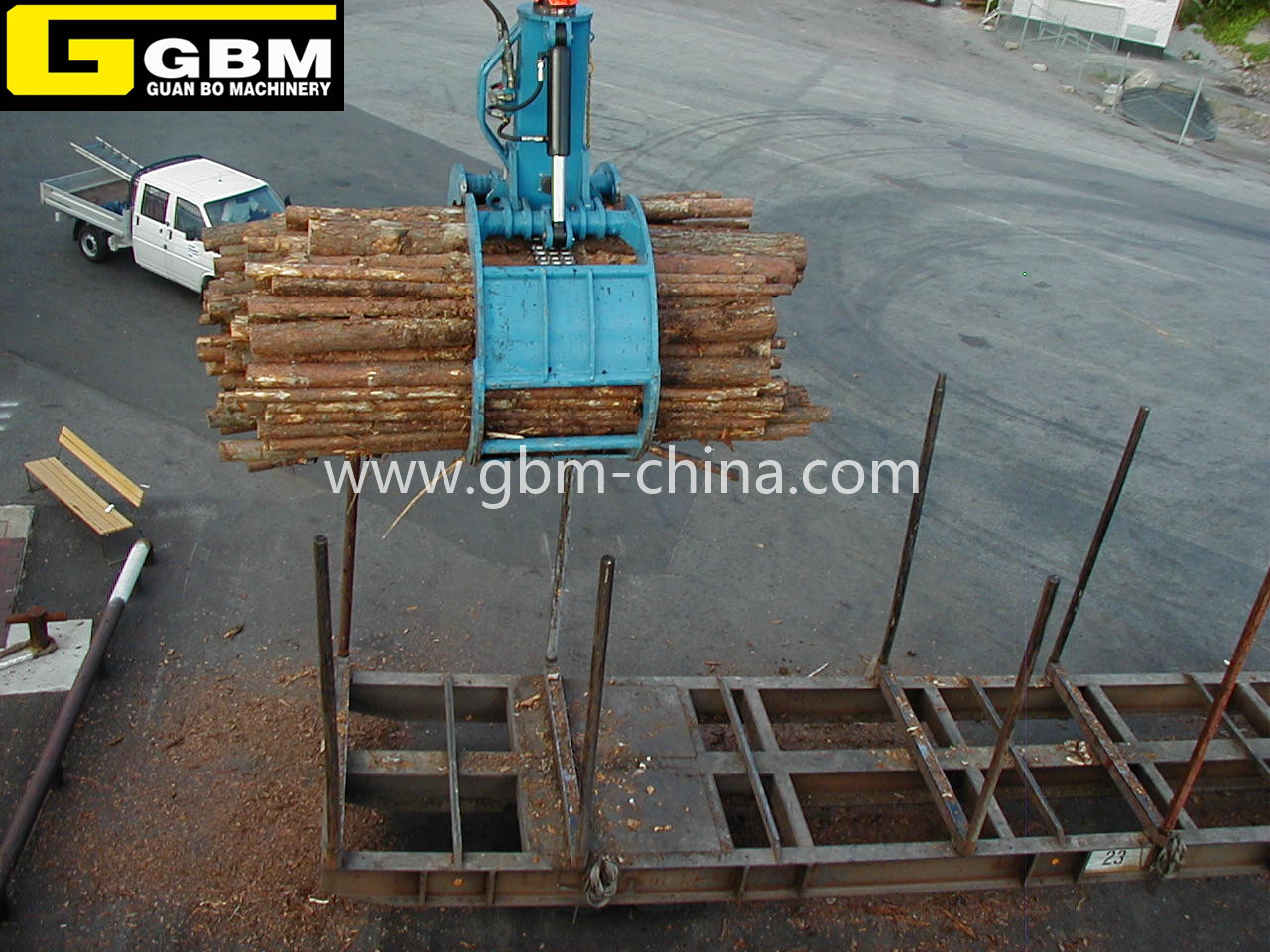

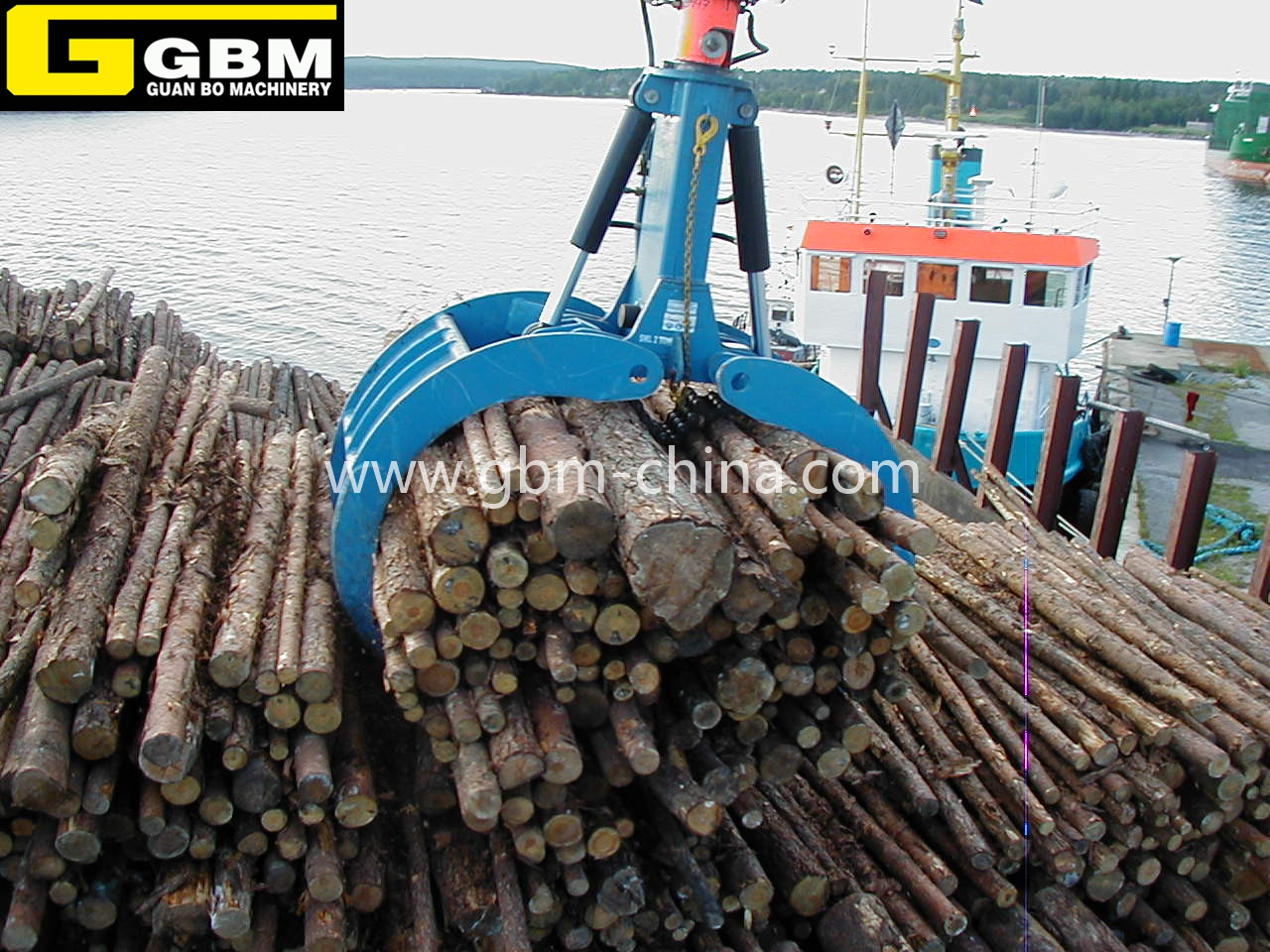

液壓木材抓斗配挖掘機使用，本身無動力，依靠挖掘機提供的高壓液壓油作為動力。挖掘機引出高壓液壓油進入抓斗開閉系統，通過控制油缸伸出和縮回來控制抓斗的開閉。
| 型 號（GBM） | 自重 (Kg) | 總起重量 (t) | 斗容(m3) |
物料比重 (t/ m3) |

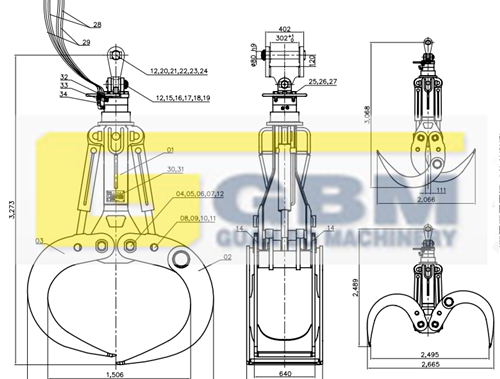

最大工作壓力 | 斗瓣數n | 外形尺寸 | |||||
| 全閉 | 半閉 | 全開 | A | B | C | D | ||||||
| GBM0.6-250 | 480 | 460 | 440 | 1.0 | 0.25 | 0.6 | 350 | 5 | 1570 | 1280 | 1140 | 1720 |
| GBM0.6-330 | 520 | 490 | 460 | 1.0 | 0..33 | 0.6 | 350 | 5 | 1670 | 1300 | 1240 | 2020 |
| GBM1.0-330 | 860 | 790 | 750 | 1.5 | .0.33 | 1.0 | 350 | 5 | 1740 | 1450 | 1260 | 1870 |
| GBM1.0-400 | 920 | 830 | 780 | 1.5 | 0.40 | 1.0 | 350 | 5 | 1790 | 1480 | 1320 | 1930 |
| GBM1.0-500 | 960 | 860 | 800 | 1.5 | 0.50 | 1.0 | 350 | 5 | 1880 | 1500 | 1400 | 2120 |
| GBM3.0-630 | 1030 | 930 | 880 | 2.0 | 0.63 | 1.0 | 350 | 5 | 1990 | 1520 | 1490 | 2280 |
| GBM1.0-800 | 1120 | 970 | 930 | 2.0 | 0.80 | 1.0 | 350 | 5 | 2090 | 1560 | 1600 | 2480 |
| GBM2.0-330 | 1180 | 1070 | 1050 | 2.0 | 0.33 | 2.0 | 350 | 5 | 1760 | 1410 | 1290 | 1980 |
| GBM2.0-440 | 1220 | 1100 | 1070 | 2.5 | 0.40 | 2.0 | 350 | 5 | 1800 | 1430 | 1350 | 2080 |
| GBM2.0-500 | 1280 | 1160 | 1120 | 2.5 | 0.50 | 2.0 | 350 | 5 | 1860 | 1460 | 1440 | 2200 |
| GBM2.0-630 | 1320 | 1200 | 1140 | 3.0 | 0.63 | 2.0 | 350 | 5 | 1920 | 1490 | 1520 | 2280 |
| GBM2.0-800 | 1780 | 1620 | 1540 | 4.0 | 0.80 | 2.0 | 350 | 5 | 2080 | 1680 | 1690 | 2430 |
| GBM2.0-1000 | 2020 | 1810 | 1670 | 4.0 | 1.0 | 2.0 | 350 | 5 | 2260 | 1730 | 1890 | 2750 |
| GBM3.0-1250 | 3430 | 3330 | 3180 | 10.0 | 1.25 | 3.0 | 350 | 6 | 3080 | 2670 | 1950 | 3130 |
| GBM3.0-1600 | 3710 | 3350 | 3340 | 10.0 | 1.60 | 3.0 | 350 | 6 | 3210 | 2710 | 2150 | 3400 |
| GBM3.0-2000 | 3760 | 3620 | 3450 | 10.0 | 2.0 | 3.0 | 350 | 6 | 3320 | 3010 | 2290 | 3630 |
