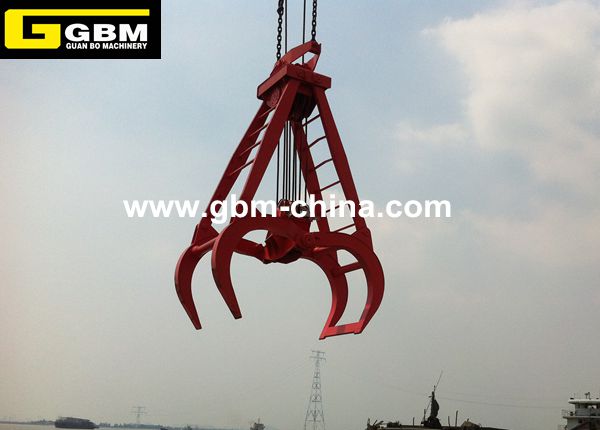

四索木材抓斗是為門機和各種橋式起重機配備裝卸木材的抓斗，具有結構合理、操作方便、操作安全的特點，不僅適用于港口，而且也是鐵路、木材加工、木材儲運等行業的理想裝卸工具。抓斗采用三維虛擬設計，并采用ANSYS軟件進行強度分析及校核，自重分配更加合理，使用壽命更長。抓斗適用于雙卷筒起重機裝卸各類原木，抓斗上承梁上配有可旋轉的平衡架并配有起重鏈，可以與起重機的起升繩卸扣直接連接。平衡架根據起重機滑輪排布的不同，可做成大平衡架（開閉繩在起升繩內側）或小平衡架（開閉繩在起升繩外側）。
連接方式：
|
型 號 |
額定起重量 |
倍率 |
包容(m2) |
自重 |
外形尺寸 |
滑輪直徑 |
使用高度 |
鋼絲繩直徑 |
||||
|
A |
B |
C |
φD |
E |
||||||||
|
GBM5[1.7]2.2 |
5 |
4 |
1.7 |
2.2 |
1400 |
3467 |
3027 |
215 |
3807 |
400 |
11.5 |
?18.5 |
|
GBM10[2.5]4 |
10 |
4 |
2.5 |
4 |
1800 |
4108 |
3603 |
500 |
4451 |
445 |
14 |
?21.5 |
|
GBM16[1.9]4.4 |
16 |
4 |
1.9 |
4.4 |
2000 |
3475 |
3968 |
600 |
4857 |
650 |
14 |
?28 |
|
GBM25[2.3]6.2 |
25 |
4 |
2.3 |
6.2 |
2000 |
3819 |
4551 |
500 |
5453 |
720 |
14.5 |
?32 |
注: 1.表內參數如有變動,不再另行通知。2.可按用戶參數設計制造。
