木材抓斗

產品詳情:

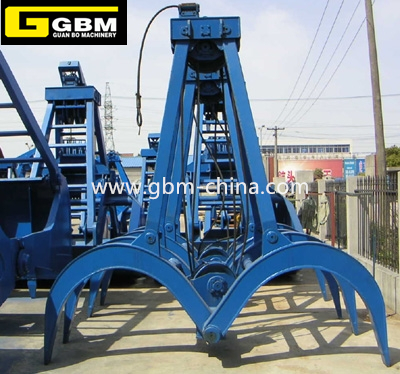

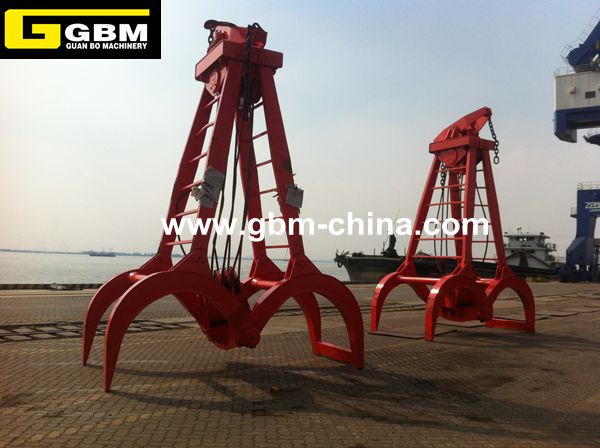

四索木材抓斗是為門機和各種橋式起重機配備裝卸木材的抓斗，具有結構合理、操作方便、操作安全的特點，不僅適用于港口，而且也是鐵路、木材加工、木材儲運等行業的理想裝卸工具。抓斗采用三維虛擬設計，并采用ANSYS軟件進行強度分析及校核，自重分配更加合理，使用壽命更長。抓斗適用于雙卷筒起重機裝卸各類原木，抓斗上承梁上配有可旋轉的平衡架并配有起重鏈，可以與起重機的起升繩卸扣直接連接。平衡架根據起重機滑輪排布的不同，可做成大平衡架（開閉繩在起升繩內側）或小平衡架（開閉繩在起升繩外側）。

聯系我們

連接方式：

型號	額定起重量	倍率	包容(m2)	自重	外形尺寸					滑輪直徑	使用高度	鋼絲繩直徑
型號	額定起重量	倍率	包容(m2)	自重	A	B	C	φD	E	滑輪直徑	使用高度	鋼絲繩直徑
GBM5[1.7]2.2	5	4	1.7	2.2	1400	3467	3027	215	3807	400	11.5	?18.5
GBM10[2.5]4	10	4	2.5	4	1800	4108	3603	500	4451	445	14	?21.5
GBM16[1.9]4.4	16	4	1.9	4.4	2000	3475	3968	600	4857	650	14	?28
GBM25[2.3]6.2	25	4	2.3	6.2	2000	3819	4551	500	5453	720	14.5	?32

注: 1.表內參數如有變動,不再另行通知。2.可按用戶參數設計制造。
