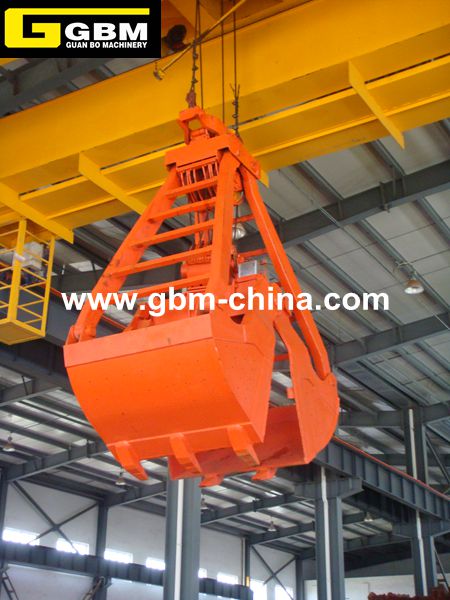

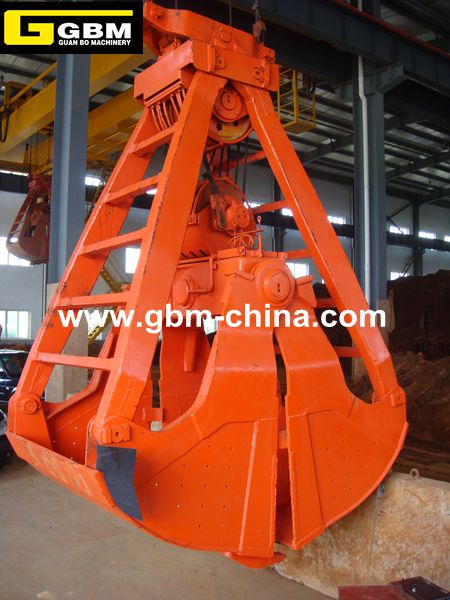

稱重抓斗

    • 產品詳情:

    抓斗內的物料重量全部作用在軸式傳感器上，軸式傳感器將受力通過傳感線傳給無線發射器箱，無線發射器箱再將線號傳給無線接收器箱，再將線號連接到電腦進行存檔并打印。



    聯系我們

    一、系統原理介紹
    1、系統組成

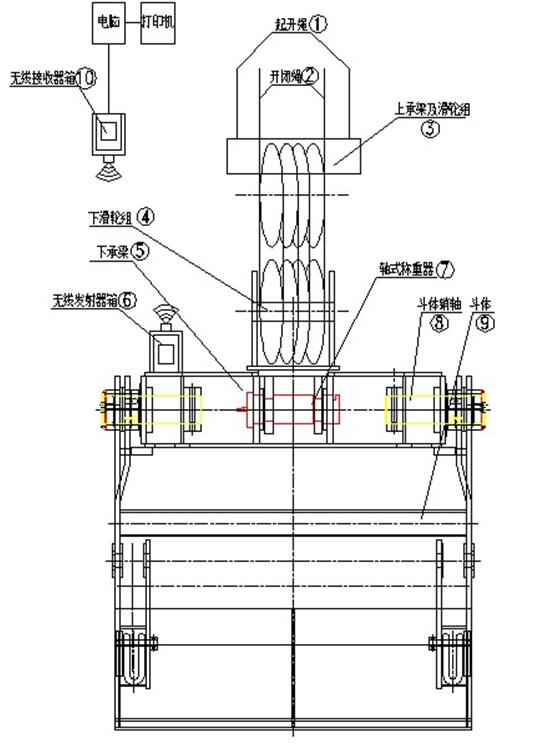

    無線承重抓斗系統組成部分介紹：①起升繩；②開閉繩；③上承梁及滑輪組；④下滑輪組；⑤下承梁；⑥無線發射器箱；⑦軸式稱重器；⑧斗體銷軸；⑨斗體；⑩無線接收器箱，其他組成部份：電腦、打印機等。（見下圖）

    2、原理說明：
       在抓斗抓好貨物后松開①起升繩，此時全部重量都由②開閉繩承擔，經過上下滑輪組的作用，所有的重量傳導到下滑輪組④，下滑輪組④與下承梁⑤是兩個獨立部件，僅通過軸式傳感器⑦連接，下承梁⑤與斗體⑨通過斗體銷軸⑧連接。通過力的傳導得知：抓斗內的物料重量全部作用在軸式傳感器⑦上，軸式傳感器⑦將受力通過傳感線傳給無線發射器箱⑥，無線發射器箱⑥再將線號傳給無線接收器箱⑩，再將線號連接到電腦進行存檔并打印。

    二、無線稱重系統說明：
    1、無線承重系統組成：


    序號

    名稱

    型號

    電壓

    數量

    1

    軸銷式稱重傳感器

    Ф120-30T

    10VDC

    1

    2

    單路放大器（抗干擾）

    KQ-imuFDAL

    24VDC

    1

    3

    智能顯示儀表（定做）

    KQ-XSB-IAH1A1

    220VAC

    1

    4

    無線接收器



    24VDC

    1

    5

    無線發射器



    24VDC

    1

    6

    鉛酸電池

    17AH

    12VDC

    2


    2、無線承重系統工作示意：該系統由稱重傳感器，信號放大器，無線發射模塊及無線接收模塊，稱重顯示儀表組成。無線發射器配有2塊24VDC鉛酸電池以及開關電源。無線接收器配有220VAC電源插座以及24VDC變壓器。


    無線發射系統示意圖如下：

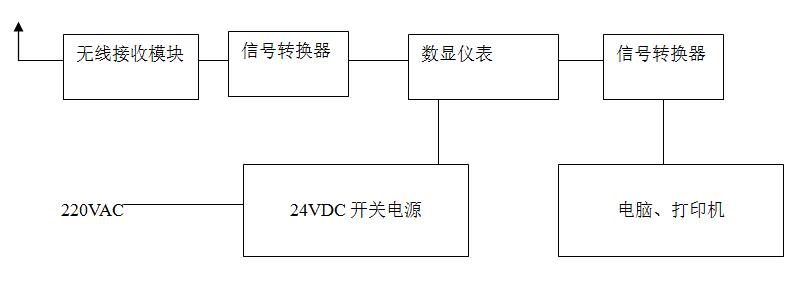

    無線接收系統示意圖如下：
